德尔福共轨喷射系统DCR基本介绍

德尔福柴油机共轨喷射系统简称DCR（Delphi Diesel Common Rail）



第一部分：简介

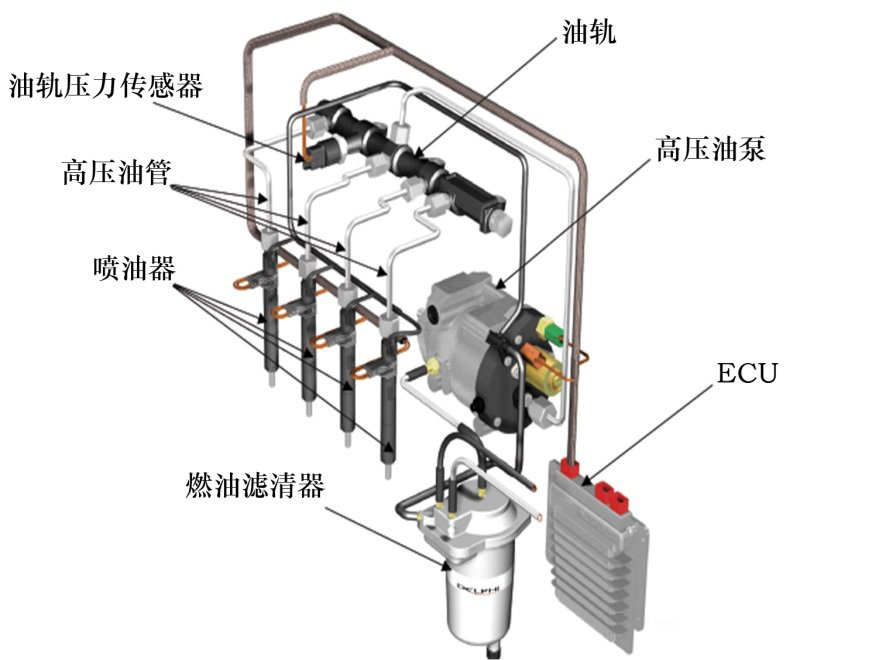

1、系统组成

德尔福柴油机共轨喷射系统采用了模块化设计技术，便于应用于不同结构和形式的发动机之上。德尔福柴油机共轨喷射系统主要包括以下部件：

-共用高压燃油储能器（共用油轨）；

-高压燃油调节器（选装元件）；

-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；

-燃油喷射器（喷油器）；

-发动机电子控制单元（ECU）；

-燃油滤清器。







德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器，亦称为“共用油轨”。通常被设计装配在发动机的气缸体或气缸盖上，由高压油泵向其提供高压燃油。共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。因此，系统燃油压力与发动机转速无关。即使在很低的发动机转速下，如果需要，系统也可以提供高压燃油并进行高压燃油喷射。一组若干个高压燃油喷射器将通过高压油管与共轨相连接。系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。



2、目前应用状况

德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。由于系统采用模块化设计，因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。

根据相同的应用原则，德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。



3、德尔福柴油机共轨喷射系统DCR优势：

1) 结构设计紧凑

德尔福柴油机共轨喷射系统主要零部件设计精巧，外形尺寸小，非常适合现代两气门和四气门发动机使用。

2) 模块式系统构成

每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构，可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。

3) 驱动扭矩消耗低

由于系统高压共轨的泵油压力与高压燃油喷射器不同步，因此，共轨系统所需的驱动扭矩消耗更低。

4) 喷油压力与发动机转速无关

由于系统喷油压力与发动机转速和负载无关，因此，在低转速时仍可实现高压燃油喷射。

5) 有效降低排气中氮氧化物。

6) 完全采用电子控制并可同其他汽车电子设备进行通讯。

柴油机共轨喷射技术拥有完全采用了电子控制燃油喷射器喷射正时和喷射量计量功能优势，同时也提供与其他车辆电器设施之间的通讯功能。



4、系统的工作原理：

1) 系统输油泵将燃油流经燃油滤清器元件滤清之后传送到高压油泵以便产生高压；

2) 高压油泵使燃油产生高压并输送到共用高压燃油储能器（共轨）中；

3) 当燃油喷射器受到发自电子控制模块的指令激活时，立即向发动机燃烧室喷射出高压燃油；

4) 系统的燃油压力由有关的执行器进行控制。





第二部分：高低压油路



1、燃油手油泵

2、燃油滤清器

主要功能：

-过滤燃油中的杂质

-消除燃油中的气体

-分离燃油中的水成份

常见问题：

-空气通常会以溶液的形式通过滤清器

-抽吸段比压力段更易出问题

-含在燃油中的空气会使发动机运行不稳

3、油水分离器
